Rahmensysteme, Aufnahmerahmen & Kanalgehäuse

Anwendungsgebiete

  • Zu- und Abluft für Klima- und Lüftungsanwendungen
  • Steril- und Reinraumzuluft
  • Abluftfiltration mit toxischen und/oder patogenen Luftverunreinigungen
  • Safe-Change Units
  • EX-Schutz
  • u.v.m.

Filteranlagen, -gehäuse und -wände für Klima- und Lüftungsanlagen (Zu-,Ab- und Umluft) zur Aufnahme von:

  • Filtermatten
  • Metallfiltern
  • Taschenfiltern
  • Filterzellen
  • Papprahmen
  • Kompaktfiltern
  • Schwebstoffiltern
  • Aktivkohlefiltern (Adsorbern)

nach Bedarf auch mit Wetterschutzgitter bzw. -haube oder Übergangsstutzen auf ein anderes Anschlußmaß (rund oder eckig)



Partikel- und Gasfilteranlage für sicherheitsrelevante Bereiche.



Lufttechnisches Zubehör zum Einbau in die Anlagen:
Filteranlagen auch mit Ventilatoren - alle Einheiten werden in Standard- und Sondergrößen gefertigt. Je nach Bedarf fertigen wir aus:

  • verzinktem Stahlblech
  • Stahlblech mit dekont. fähiger Lackierung
  • Edelstahl

Hervorzuheben sind hochwertige Sonderanlagen für die Kerntechnik ("Heisse Zellen") und Pharmazie sowie für spezielle Anwendungen konzipierte Filter und Anlagenelemente.

Bei Anforderung erstellen wir:

  • Konstruktionsunterlagen
  • Zeichnungen
  • Vorprüfunterlagen, Qualitätsdokumentation und die Revisionsunterlagen.

Zu unserem Standardprogramm gehören auch mobile Filtereinheiten, von denen bereits etliche in verschiedenen Ausführungen überall dort eingesetzt werden, wo wechselnde Einsatzorte eine schnelle Einsatzbereitschaft erforderlich machen. Die Filtermobile werden steckerfertig mit sämtlichem Zubehör geliefert.

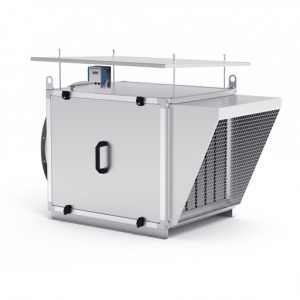

HS-Vario CAT, Modulgehäuse / Kanalgehäuse

Modular und flexibel konfigurierbares Filtergehäuse in Profilbauweise aus Aluminium und verz. Stahlblech

    Das HS-Vario CAT Programm ist die Lösung Ihrer Aufgabenstellung im Bereich der Luftreinhaltung. Universal lässt es sich den verschiedensten Anforderungen anpassen. Von der einfachen einstufigen Zu- oder Abluftfiltration mit Taschenfiltern bis zur mehrstufigen Komplettlösung inklusive regelbarem Lüfter. Das System wird im Modulbauverfahren aus speziell fürdie Klimatechnik entwickelten Aluminiumprofilen und stabilem verzinkten Stahlblech gefertigt. Das Profil bietet einen 30mm umlaufenden Rahmen der direkt zum Kanalanschluß oder zur Anbringung von Übergangsstücken mit Flansch oder Rohranschluß geeignet ist.

    Datenblatt

    HS-Solid CAT, geschweißtes Edelstahlgehäuse

    Modulares Filtergehäuse aus geschweißtem Edelstahl.

    Das HS-Solid CAT Kanalgehäuse erfüllt Ihren Leistungsbedarf in allen Luftkanalsystemen mit höchsten Anforderungen an die Luftreinheit. Das modulare Konzept erlaubt kostengünstig die bedarfsgerechte Anpassung an Ihre Prozessbedingungen. Das Gehäuse kann von der einfachen einstufigen Zu- oder Abluftfiltration mit Feinstaub und HEPA Filtern bis zur mehrstufigen, sicherheitsrelevanten Komplettlösung inklusive regelbarem Lüfter eingesetzt werden.

    HS-Solid CAT Gehäuse bestehen aus geschweißtem Edelstahl (1.4301 wahlweise auch 1.4404 bzw. 14571). HS-Solid CAT können mit Kombinationen von Grob- bzw. Feinstaub und/oder Schwebstoffiltern bis Klasse EN 1822 H14 bestückt werden. Auch die Aufnahme von Molekularfiltern ist vorgesehen. Die integrierten Filteraufnahmen sind passend für Filter aus dem HS-Luftfilterbau Filterprogramm und natürlich auch für Standardfilter anderer Hersteller.

    Datenblatt

    HS-Aufnahmerahmen für Taschen- und Kompaktfilter

    Standardaufnahmerahmen für Taschenfilter, Kompaktfilter und Filterzellen bis 48 mm Tiefe

    Verwindungsfreie Aufnahmerahmen aus verzinktem Stahlblech oder Edelstahl mit eingeklebter Dichtung. Die Filterelemente werden mittels einer Spannfeder sicher und zentriert angepresst. Die Rahmen sind vorgelocht und können paßgenau nach dem Baukastenprinzip zu einer Filterwand zusammengesetzt werden

    Datenblatt

    HS-4N Rahmen für Feinstaub- & HEPA Filter

    Aufnahmerahmen für Kassettenfilter bis 292 mm Tiefe.

      HS-4N Montagerahmen sind ideal für die Konstruktion von Filterwänden für hocheffiziente Filterstufen und zur Aufnhame von z.B. HEPA oder Kompaktfiltern geeignet. Die einzelnen Aufnahmerahmen können problemlos zu Filterwänden kombiniert werden. Spannelemente in den Ecken der Filterrahmen garantieren einen gleichmäßigen Druck auf das installierte Filter. Jeder Filterrahmen wird mit 4 Spannelementen ausgeliefert.Alle Schweißnähte sind zum Schutz vor Korrosion glasgeperlt.
      Optional werden HS-4N-Rahmen mit einer Dichtsitzprüfeinrichtung versehen. Filter mit einer Dichtsitzprüfrillendichtung können einfach und sicher auf die bypassfreie Installation geprüft werden.

      Datenblatt

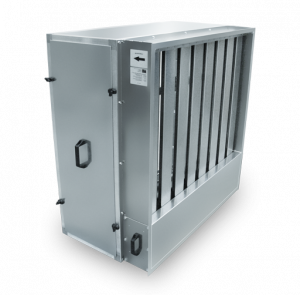

      HS-Sandtrap Sandfalle

      Sandabscheider zum Schutz von Klima-, und Lüftungsanlagen

        HS-Sandtrap Sandschutz lter dienen als Vorabscheider von Sand und rieselfähigen Grob- stäuben für nachgeschaltete Filterstufen und Lüftungssysteme. Diese Abscheider sind für Fil- trationsaufgaben in Wüsten und in Gebieten mit starken Winden konzipiert. Sie verhindern das Eindringen von groben Partikeln aus der Luft in die Lüftungsanlage bzw. die vorzeitige Erschöpfung nachgeschalteter Filterstufen. Der Sand wird durch Öffnungen an der unteren Gitterseite in einen Auffangbehälter abgeführt.

        Datenblatt

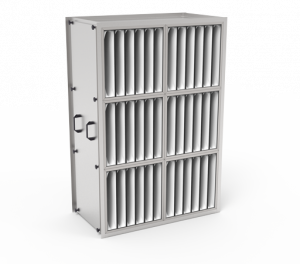

        Filterwand für Taschen- und Mikropakfilter Typ HS-T021

        Modulare Filterwand zum Kanal- oder Wandeinbau.

          Filterwand bestehend aus den Aufnahmerahmen, dem umlaufenden Einbaurahmen und, falls erforderlich, mit Versteifungsblechen. Einbau für staub- und reinluftseitige Bedienung vorgesehen. Je nach Anforderungen werden Taschenfilter oder Mikropakfilter mit verschiedenen Abscheidegraden eingesetzt.

          HS-Zellenwandfilter Typ HS-Z033, HS-Zellen-V-Formfilter Typ HS-Z034

          Filterzellenwandgehäuse HS-Z33 (Panelwand) bzw. HS-Z34 (V-Form) für höhere Volumenströme.

            Filterwand bestehend aus den Aufnahmerahmen, dem umlaufenden Einbaurahmen und (falls erforderlich) mit Versteifungsblechen. Montagematerial ist beigefügt. Bei dem Einsatz mit Filtermatten sind die Aufnahmerahmen mit Stützgitter und Andruckrahmen ausgerüstet. Werden Filterzellen eingesetzt, sind die Aufnahmerahmen mit einem Andruckwinkel versehen.

            Datenblatt Typ HS-Z033 (Flacher Aufbau)

            Datenblatt Typ HS-Z034 (V-Form Aufbau)

            HS-Schwebstoffwandfilter Typ HS-S045

            Filterwand für EPA und HEPA Filter für Kanal- und Wandeinbau.

              Stabiles Rahmensystem für Wand- oder Geräteeinbau, bestehend aus gasdicht geschweißten Aluminiumprofilen. Die äußeren Rahmenteile aus Winkelprofilen bilden einen umlaufenden Einbaurahmen, der eine sichere Abdichtung mit dem Baukörper ermöglicht. Auflagewinkel und eine Spindelanpreßvorrichtung gewähren einen exakten Sitz und eine einwandfreie Abdichtung der Filtereinsätze.

              Datenblatt

              HS-Zellkanalfilter flach Typ HS-Z035

              Filtergehäuse zur Aufnahme von Filtermatten und Metallgestrick- bzw. Fettfangfiltern.

                Stabiles Kanalgehäuse aus verzinktem Stahlblech mit seitlicher Revisionsöffnung, Anordnung rechts oder links bezogen auf die Luftrichtung. Durch die flache Bauweise von nur 180 mm ist das Gehäuse platzsparend. Die Aufnahme des Filtermediums erfolgt in einem herausziehbaren Schnellwechselrahmen mit Stützgitter und Andruckspangen. Es können auch Filterzellen eingesetzt werden.

                Datenblatt

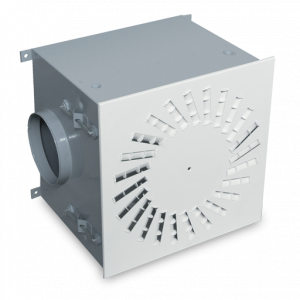

                HS-Deckenauslass

                Deckenauslass zur Lufteinbringung von partikelfreier bzw. Sterilluft als turbulente Mischlüftung.

                  Diese Komponente dient der Lufteinbringung von partikel- bzw. keimfreier Luft als turbulente Mischlüftung speziell im Bereich der Labor-, Krankenhaus- und Reinraumtechnik.
                  Die umlaufend geschlossene Zwischendeckenanbindung wird auf den bauseitigen Zwischendeckentyp (z.B. Paneelzwischendecke, Gipskartondecke, usw.) abgestimmt und dementsprechend flexibel gefertigt. Ebenso sind die Gehäusegrößen flexibel auf die weiteren Erfordernisse anpassbar. Das Gehäuse ist hochdicht, korrosionsbeständig und leicht zu dekontaminieren. Angeschweißte Haltelaschen ermöglichen die problemlose Montage an der Rohdecke.Die Sicherung des Auslasselementes erfolgt mittels der selbstzentrierenden Auslasshalterung, die für den Filterwechel bzw. Flächenabscannung leicht ausbaufähig ist. Der HS-Deckenauslass erfüllt die Forderungen gem. DIN 196, VDI 2083, EN 14644-1 sowie Reinräumen gem. 91/536/EWG-GMP.
                  Das Gehäuse ist vollständig dichtgeschweißt, so dass keine Vergussmassen (z.B. Silikone) eingesetz werden müssen.

                  Fertigungsoptionen:

                  • Erweiterte Prüfanschlussverbindung zum direkten Zugriff von der Raumseite
                  • Gehäuse als Ablufteinheit mit integriertem Feinstaubfilter
                  • Gehäuse mit ausbaufähigen Flusenabscheiderrahmen
                  • Lackierung in beliebigen RAL-Farbtönen

                  HS-Zellenkanalfilter Typ HS-Z036

                  V-Förmiges Filtergehäuse zur Aufnahme von Filtermatten, Filterzellen oder Metallgestrickfiltern.

                    Stabiles Kanalgehäuse aus verzinktem Stahlblech mit seitlicher Revisionsöffnung, Anordnung rechts oder links bezogen auf die Luftrichtung. Das Filtermedium ist in V-förmig eingeschobenen Schnellwechselrahmen zwischen einem Stützgitter und zwei Andruckspangen fixiert. Es können auch Filterzellen eingesetzt werden.

                    Datenblatt

                    HS-Schwebstoffkanalgehäuse Typ HS-S-041

                    Vielseitig verwendbares Sicherheitsfiltergehäuse für Partikel- und Gasfiltration.

                      Gehäuse aus gasdicht geschweißtem Stahlblech, lackiert oder aus Edelstahl. Zwei-Hebel-Anpreßvorrichtung aus Edelstahl mit Exenter und Blattfedern. Wahlweise ausgerüstet mit Dichtsitzprüfrille, Zwei-Rillen-Wartungsbord aus Aluminium, Übergangsstutzen und Fußgestell. Mehrstufige Ausführungen sind auch mit weiterem Zubehör und für EX-Schutzbereiche lieferbar.

                      Datenblatt



                      Vielfältige Optionen sind möglich:

                      HS-Schwebstoffkanalgehäuse Typ HS-S-044

                      Stabiles Kanalgehäuse zur Aufnahme von Partikel und Gasfiltern.

                        Stabiles Kanalgehäuse aus verzinktem Stahlblech mit seitlicher Revisionsöffnung. Die Aufnahme der Filter erfolgt in einem gasdicht geschweißten Rahmensystem aus Aluminiumprofilen. Auflagewinkel und eine Spindel-Anpreßvorrichtung gewähren einen exakten Sitz und eine einwandfreie Abdichtung der Filtereinsätze.

                        Datenblatt

                        HS-Securesorb

                        Sicherheitsfiltersystem zur Partikel- und Gasfiltration bei hohen Volumenströmen.

                          HS-Securesorb Aktivkohleadsorber sind für die Filtration von großen Volumenströmen (5.000-15.000 m³/h) konzipiert. Eingesetzt werden HS-SecureSorb für die sichere Entfernung von gasförmigen und / oder toxischen Luftverunreinigungen. Das Gehäuse besteht aus Edelstahl 1.4301 oder höherwertig. Alle Filter können kontaminaitonsfrei gewechselt werden.

                          Datenblatt
